Интегрированная линия сверления и раскроя SY2.0
Nesting, верхнее и нижнее сверление, пазы, резка, автоматическая маркировка, загрузка и выгрузка для серийного производства панельной мебели.
Запросить конфигурацию и расчётСвязанный процесс для мебельной фабрики
SY2.0 сокращает перенос панелей и ручную маркировку, объединяя ключевые операции от подачи листа до выгрузки обработанных деталей.
- Корпуса, фасады и заказная мебель.
- Маркировка Honeywell с поворотом на 90°.
- Двойной захват, верхнее и нижнее сверление.
Ключевые узлы и функциональные модули
Центральное управление
Связь с ПО проектирования и раскроя заказов, расписание и мониторинг данных.
Подъёмный стол
Вакуумная подача больших панелей.
Инфракрасные датчики
Определяют положение панели для точной и безопасной подачи.
Автоматическая маркировка
Honeywell и поворот этикетки на 90° с обходом зон резки.
Сервоприводы Inovance
Поддерживают быстрый и стабильный рабочий поток.
Двойной захват
Автоматически регулирует положение по длине панели.
Верхний и нижний блоки
Совместное сверление под сервоконтролем.
Магазин инструмента
Автоматическая смена для фрезерования и фигурной резки.

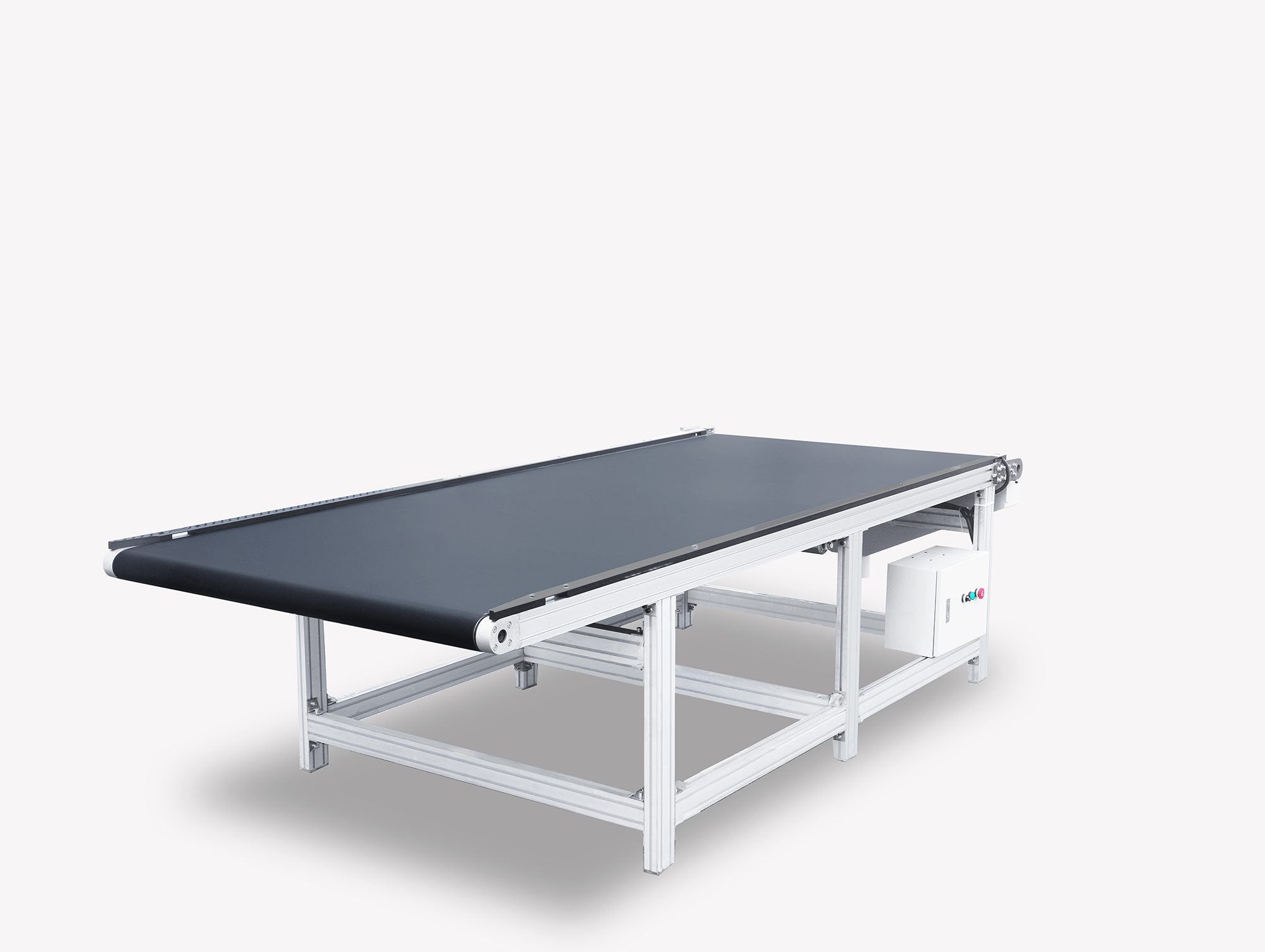

Выгрузочный конвейер
Передаёт детали на следующий процесс.
Подтверждённые изображения модулей
Производственные возможности
Автоматическая маркировка
Рабочий диапазон 2750 × 1220 мм.
Верхнее и нижнее сверление
По 9 вертикальных сверл сверху и снизу.
Nesting и резка
Максимальная обработка 2800 × 1200 мм.
Интеграция линии
Мощность 54 кВт и площадь около 58 м².
Опубликованные технические характеристики
| Модель | SY2.0 | Габариты | 16000 × 2800 × 2400 мм |
|---|---|---|---|
| Диапазон обработки | 2800 × 1220 мм | Площадь | 58 м² |
| Мощность линии | 54 кВт | Форматы nesting | 2400 × 1220 / 2750 × 1220 мм |
| Максимальный размер | 2800 × 1200 мм | Толщина | 3–9 мм |
| Маркировщик | Honeywell | Этикетка | 60 × 40 мм |
| Ход маркировщика X | 1220 мм | Ход Y | 3000 мм |
| Ход Z | 200 мм | Эффективная зона | 2750 × 1220 мм |
| Захваты | Двойные | Вертикальные сверла | 9 сверху / 9 снизу |
| Верхний пазовый шпиндель | 3,5 кВт | Нижний | 3,5 кВт |
| Направляющая захвата X | 5000 мм | Скорости X/Y/Z | 54000 / 54000 / 15000 мм/мин |
| Nesting-шпиндель | 9 кВт, 0–24000 об/мин | Пылесос / насос / масса | 7,5 кВт / 7,5 кВт / 3500 кг |
Производственная база
Частые вопросы
Для каких фабрик подходит?
Для панельной мебели и объединения раскроя, сверления, маркировки и выгрузки.
Какие процессы выполняет?
Nesting, сверление, пазы, резку и маркировку.
Какая маркировка?
Honeywell, этикетка 60 × 40 мм.
Каков максимальный размер?
2800 × 1200 мм.
Мощность и площадь?
54 кВт и около 58 м².
Сколько вертикальных сверл?
9 верхних и 9 нижних.
Видео относится к линии?
Да, опубликован отдельный sy20-video.mp4.
