ماكينة SY2.0 المتكاملة للحفر والقص
حل متكامل لأثاث البانل يجمع القص والحفر ووضع الملصقات في مسار إنتاج منظم لتقليل المناولة وتحسين انتقال بيانات اللوح.
الوظائف والمكونات الرئيسية

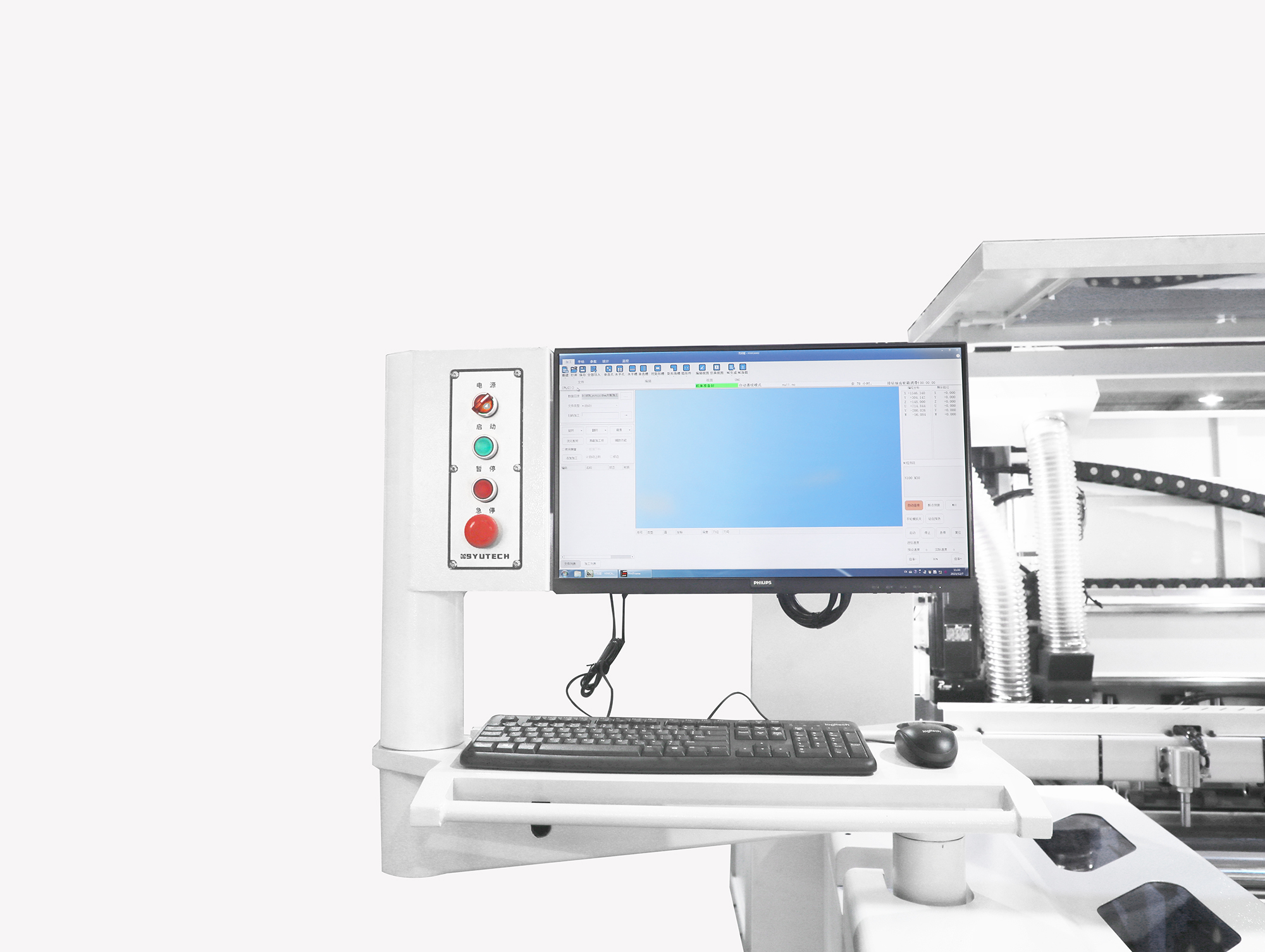

نظام التحكم
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.

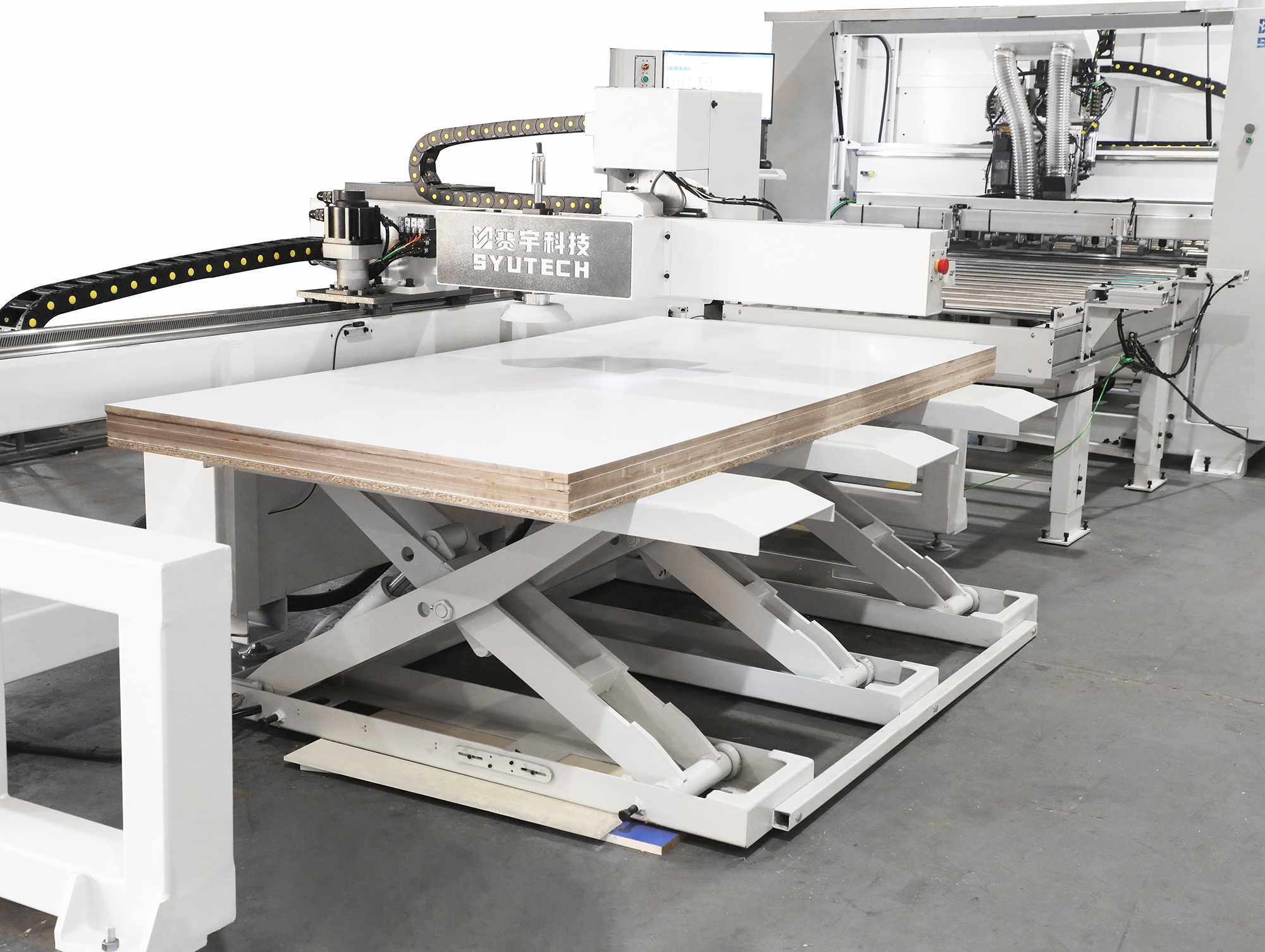

طاولة العمل
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.

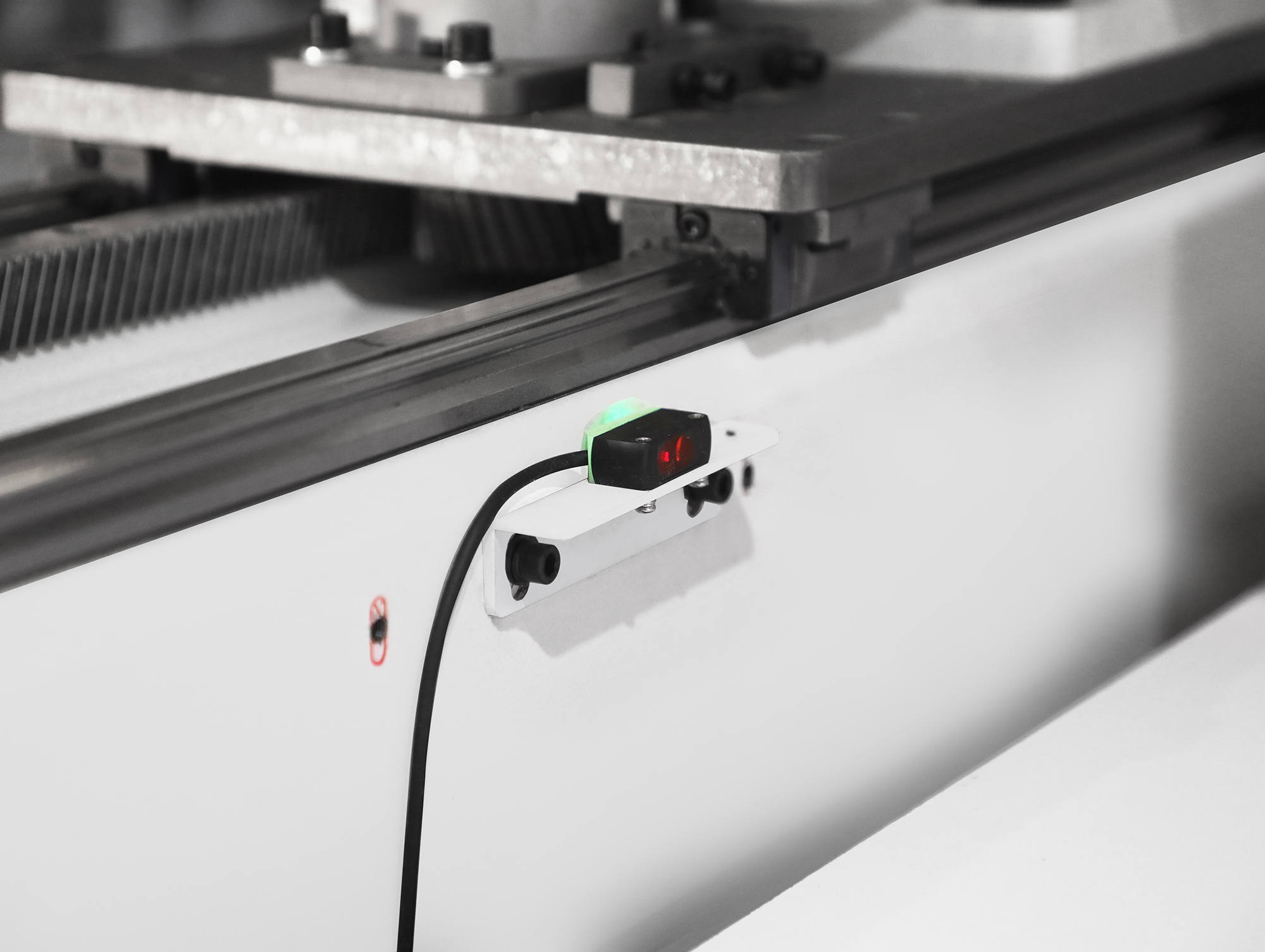

وحدة التموضع
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.

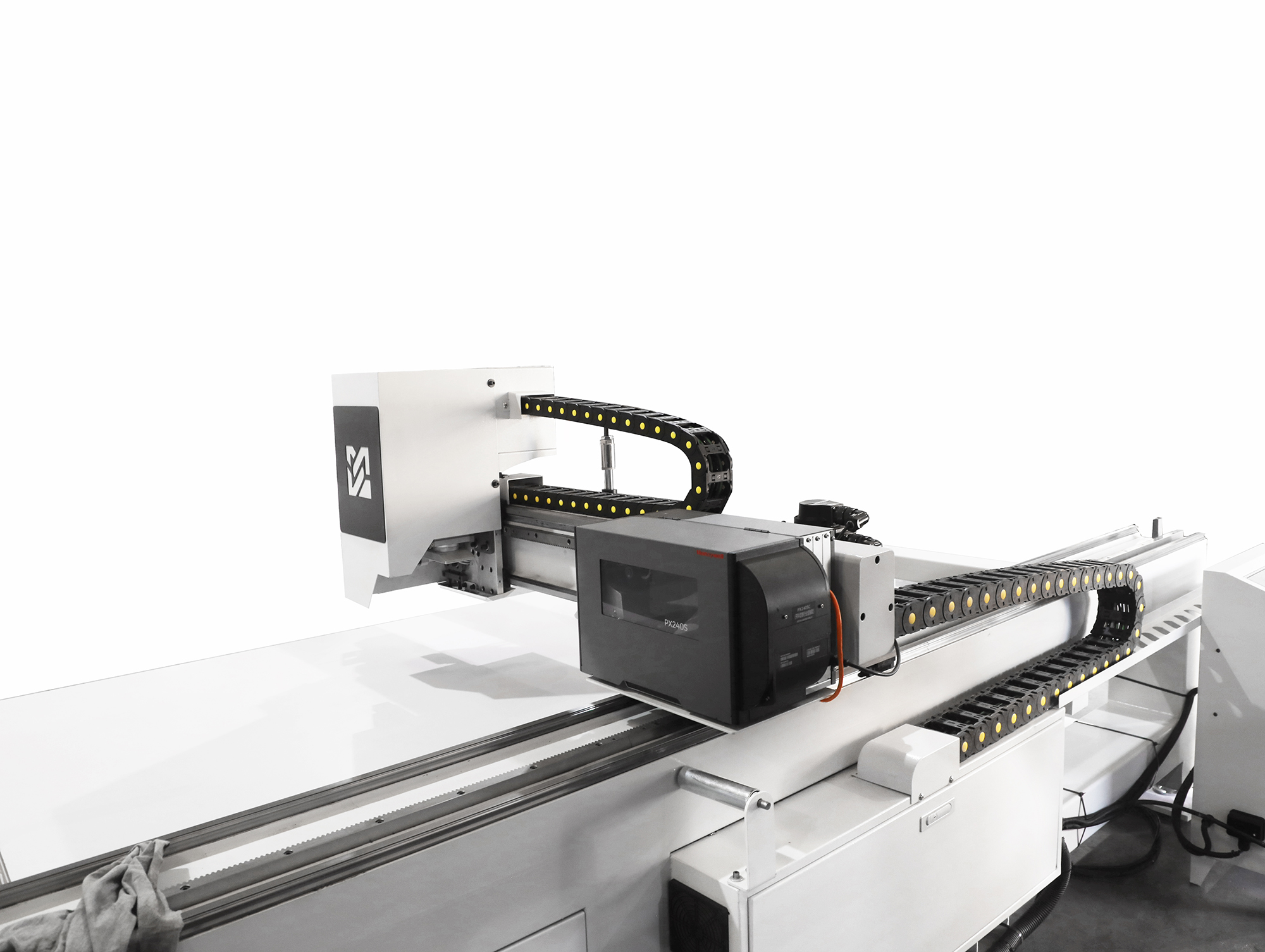

تفاصيل التشغيل
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.

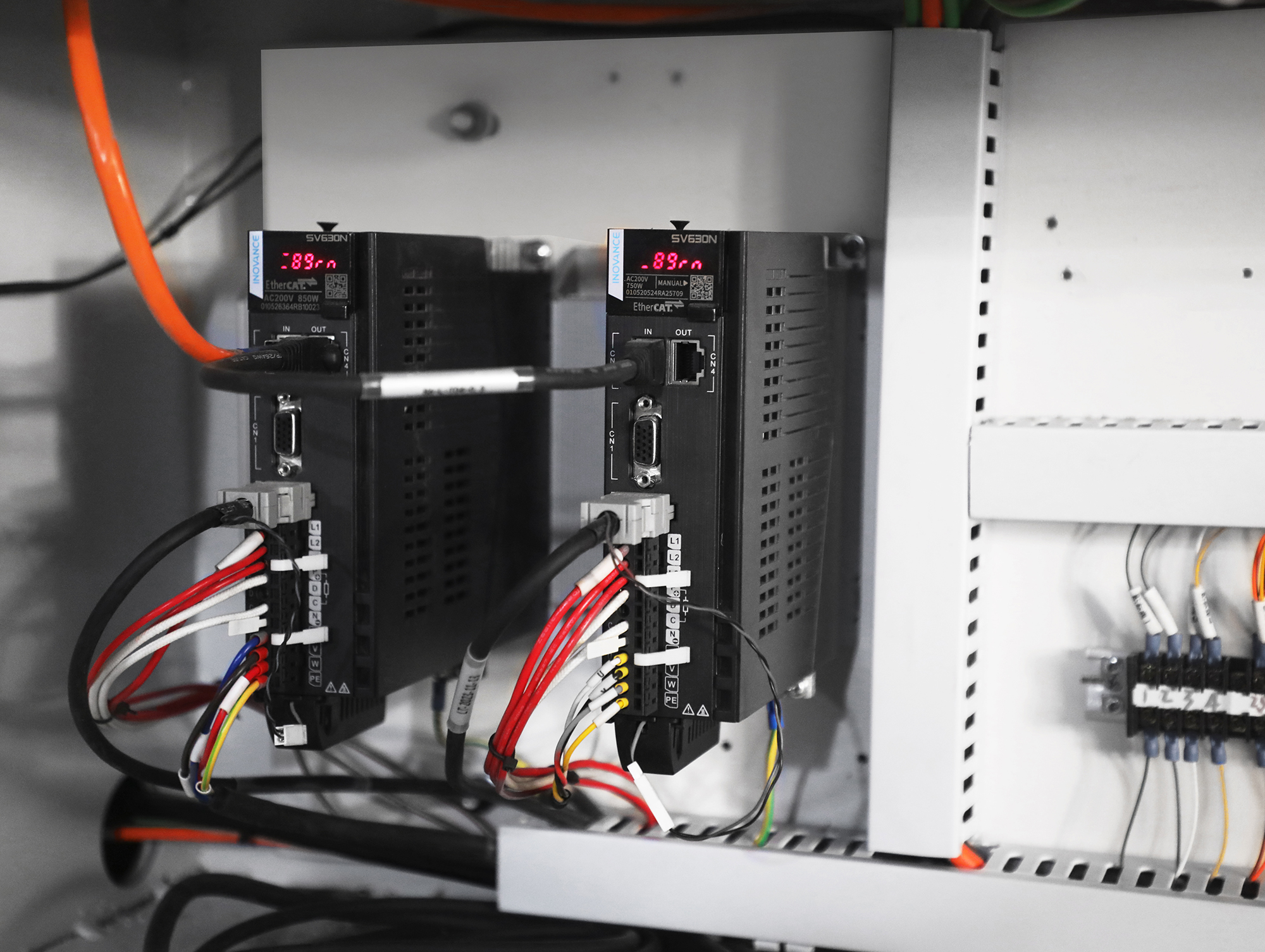

مكوّن إنتاجي
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.

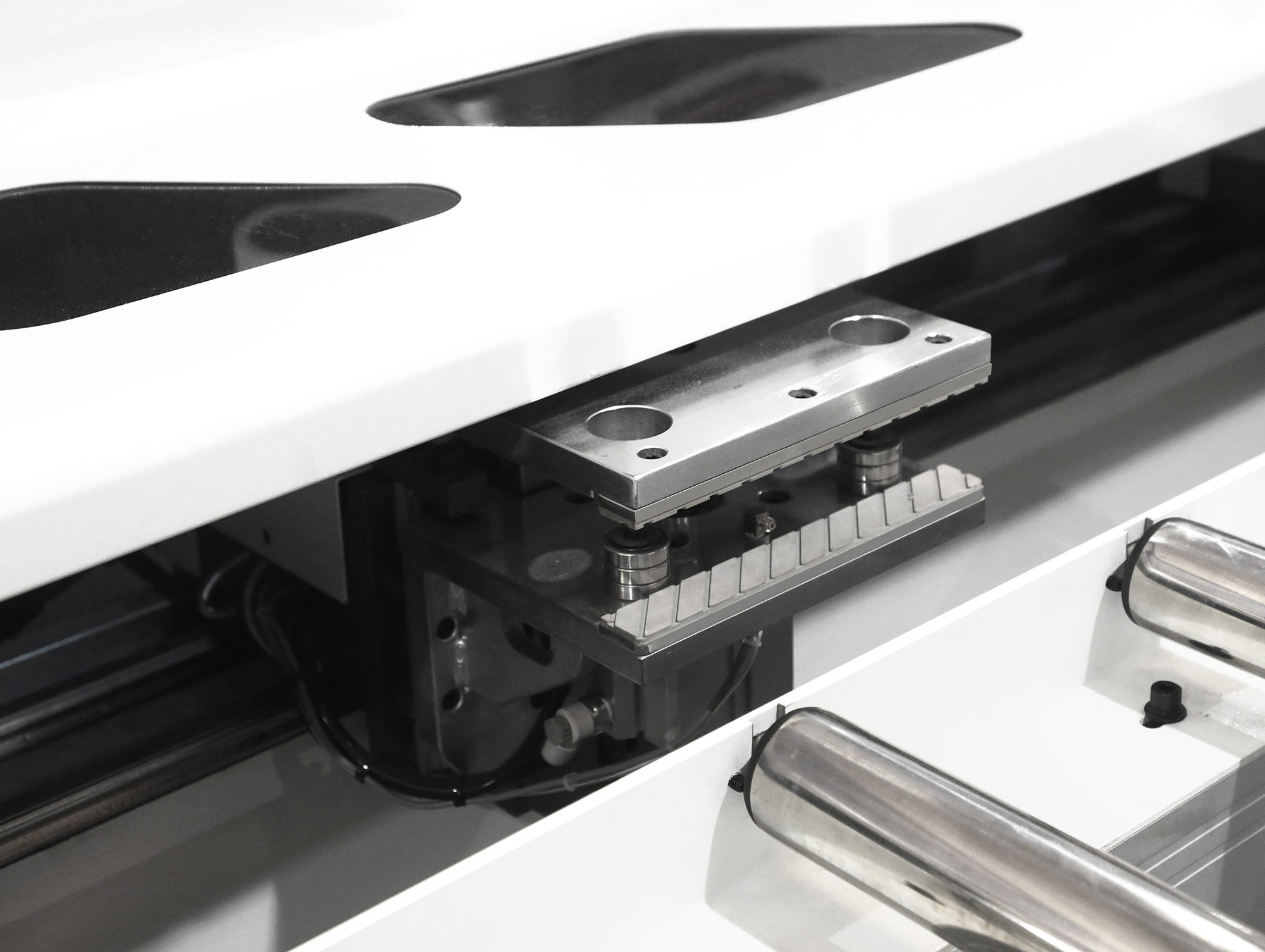

تثبيت اللوح
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.

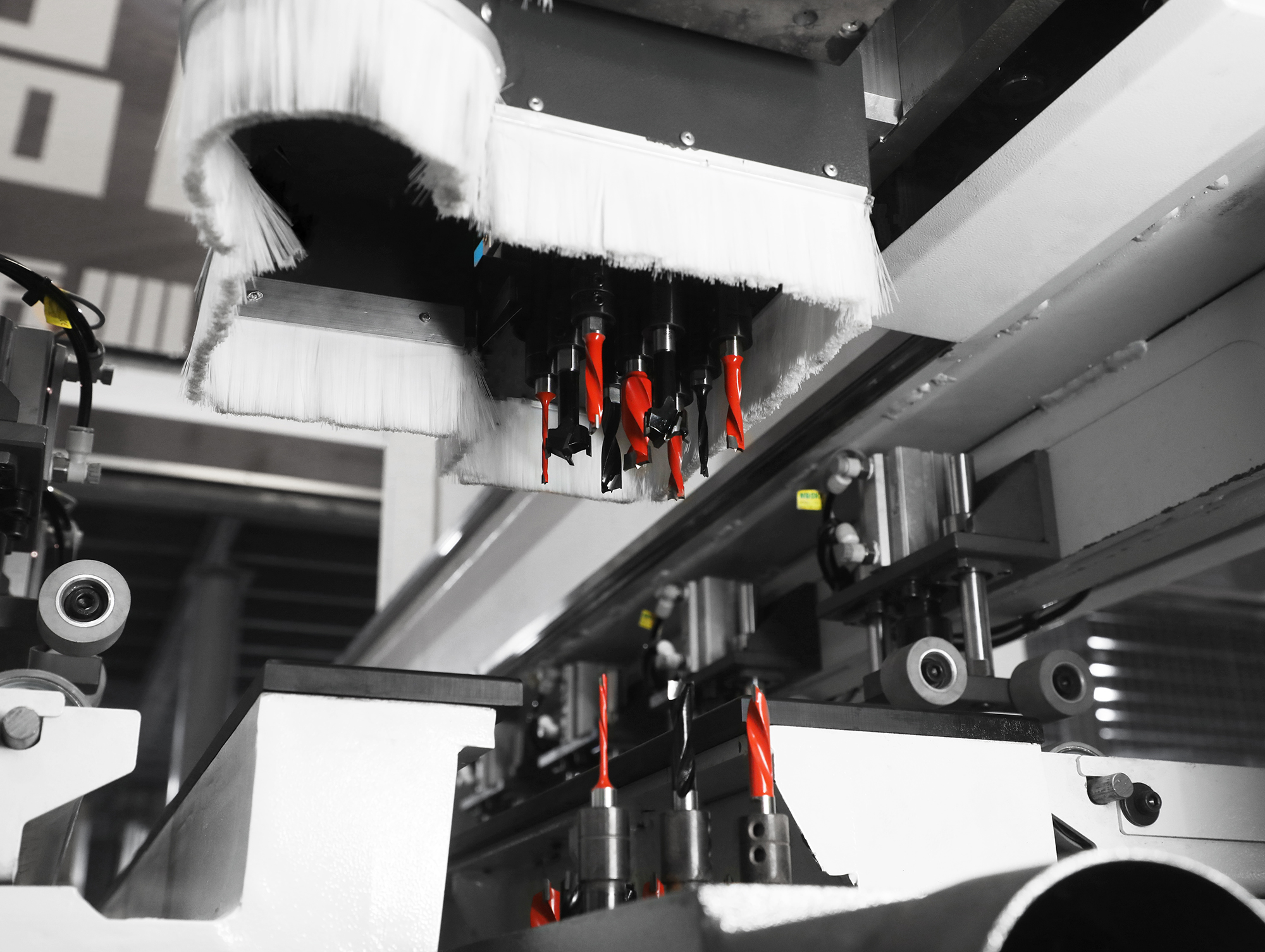

مجموعة الحفر
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.

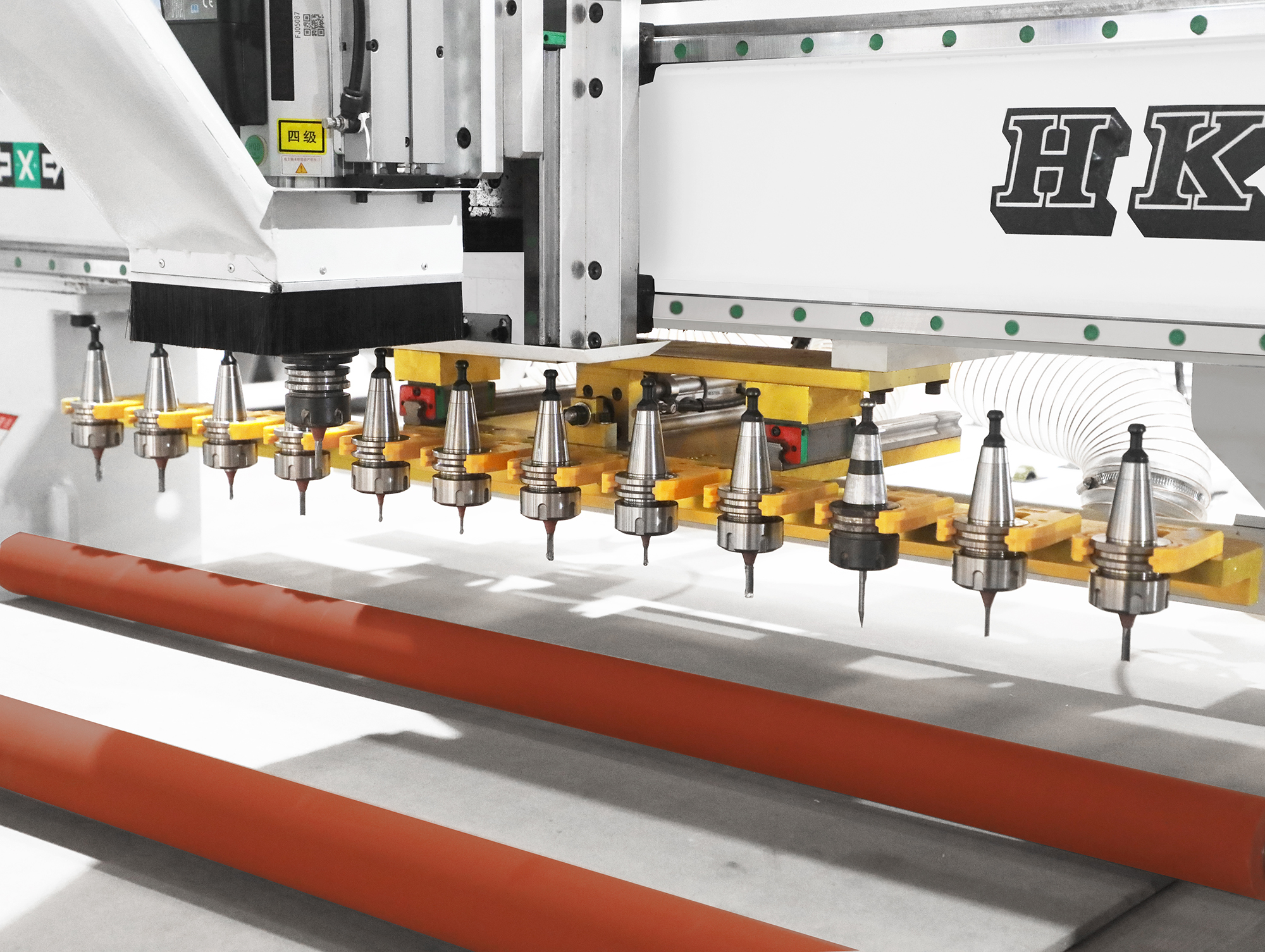

مخزن الأدوات
تحقق من وظيفة الوحدة ومسار اللوح والتكوين المطلوب باستخدام قطعة عمل فعلية.
نقاط التحقق قبل الشراء
مخطط الحفر
قدّم أبعاد اللوح ومواضع الثقوب والأخاديد ومتطلبات الحفر العلوي والسفلي والجانبي.
التعريف والبيانات
اختبر قراءة الباركود وتبادل البيانات مع برنامج التصميم والقص والمرحلة التالية.
دورة الإنتاج
راجع سرعة الالتقاط والتموضع والحفر والتفريغ، وجمع الغبار والمساحة والكهرباء والهواء.
المواصفات الفنية المنشورة
| الطراز | SY2.0 Drilling and Cutting Integrated Machine | الأبعاد الكلية | 16000*2800*2400mm |
|---|---|---|---|
| Processing Range | 2800*1220mm | Floor Area | 58㎡ |
| Line Power | 54kW | Nesting Panel Size | 2400*1220mm / 2750*1220mm |
| Maximum Processing Size | 2800*1200mm | Workpiece Thickness | 3-9mm |
| Labeling Machine | Honeywell | Label Paper | 60*40mm |
| Labeler X-Axis Travel | 1220mm | Labeler Y-Axis Travel | 3000mm |
| Labeler Z-Axis Travel | 200mm | Labeler Effective Range | 2750*1220mm |
| Dual Grippers | Dual-gripper configuration | Upper / Lower Vertical Drills | 9 pcs / 9 pcs |
| Upper Grooving Spindle | 3.5kW | Lower Grooving Spindle | 3.5kW |
| X-Axis Clamp Guide Rail Length | 5000mm | X / Y / Z Max. Speed | 54000 / 54000 / 15000mm/min |
| Nesting Spindle | 1 pc, 9kW, 0-24000rpm | Dust Collector / Vacuum Pump / Weight | 7.5kW / 7.5kW / 3500kg |
فيديو تشغيل الطراز

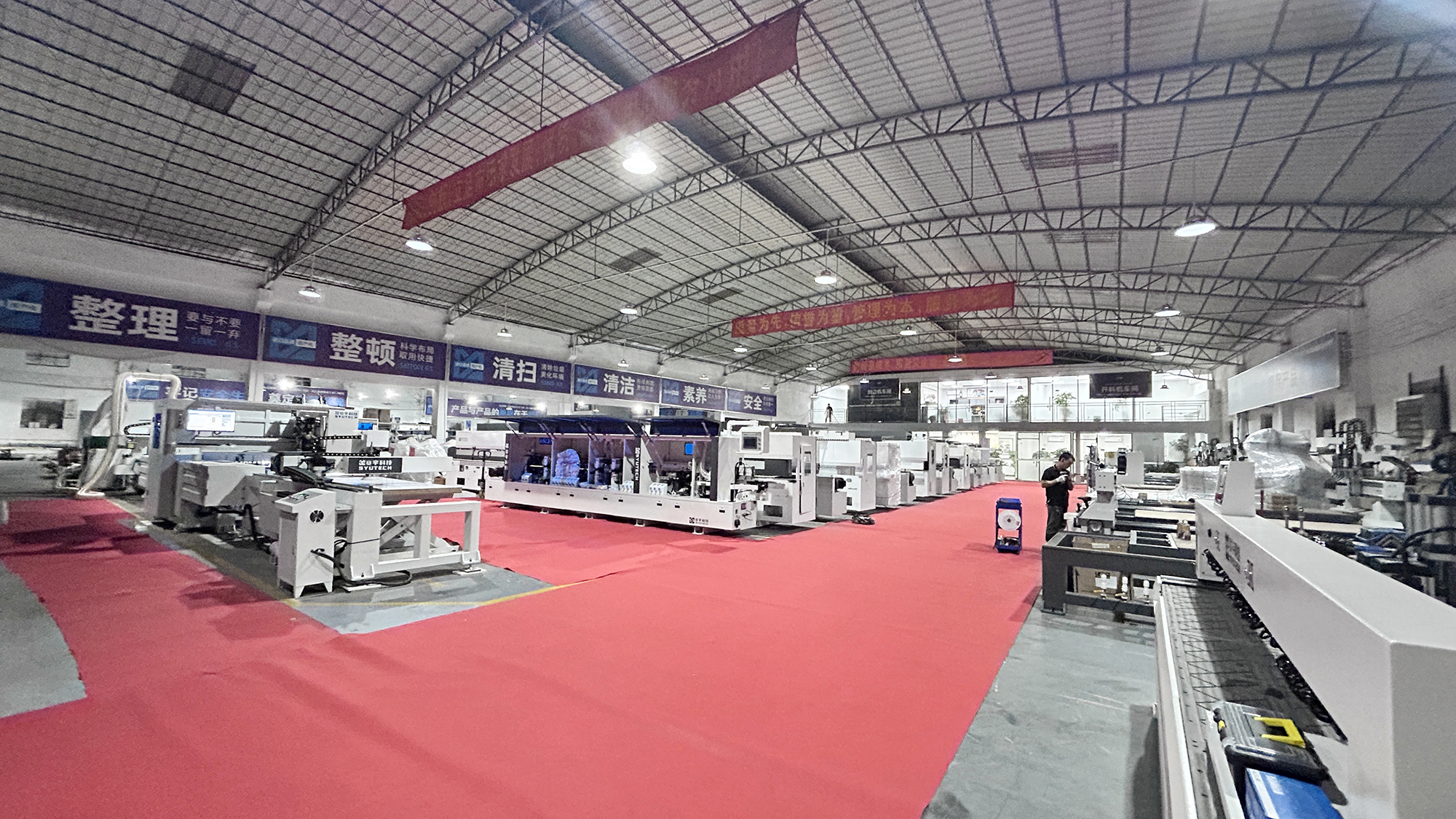

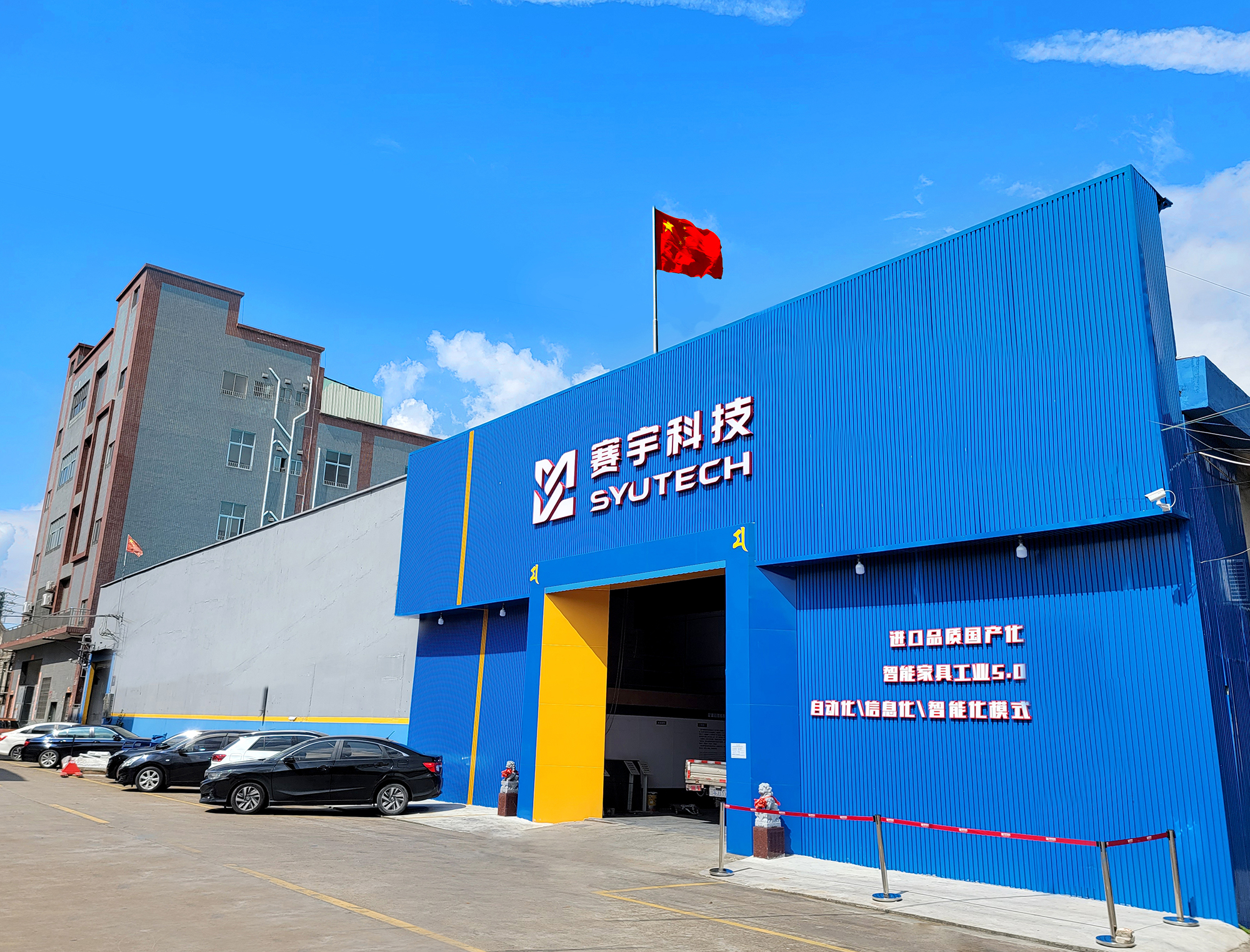

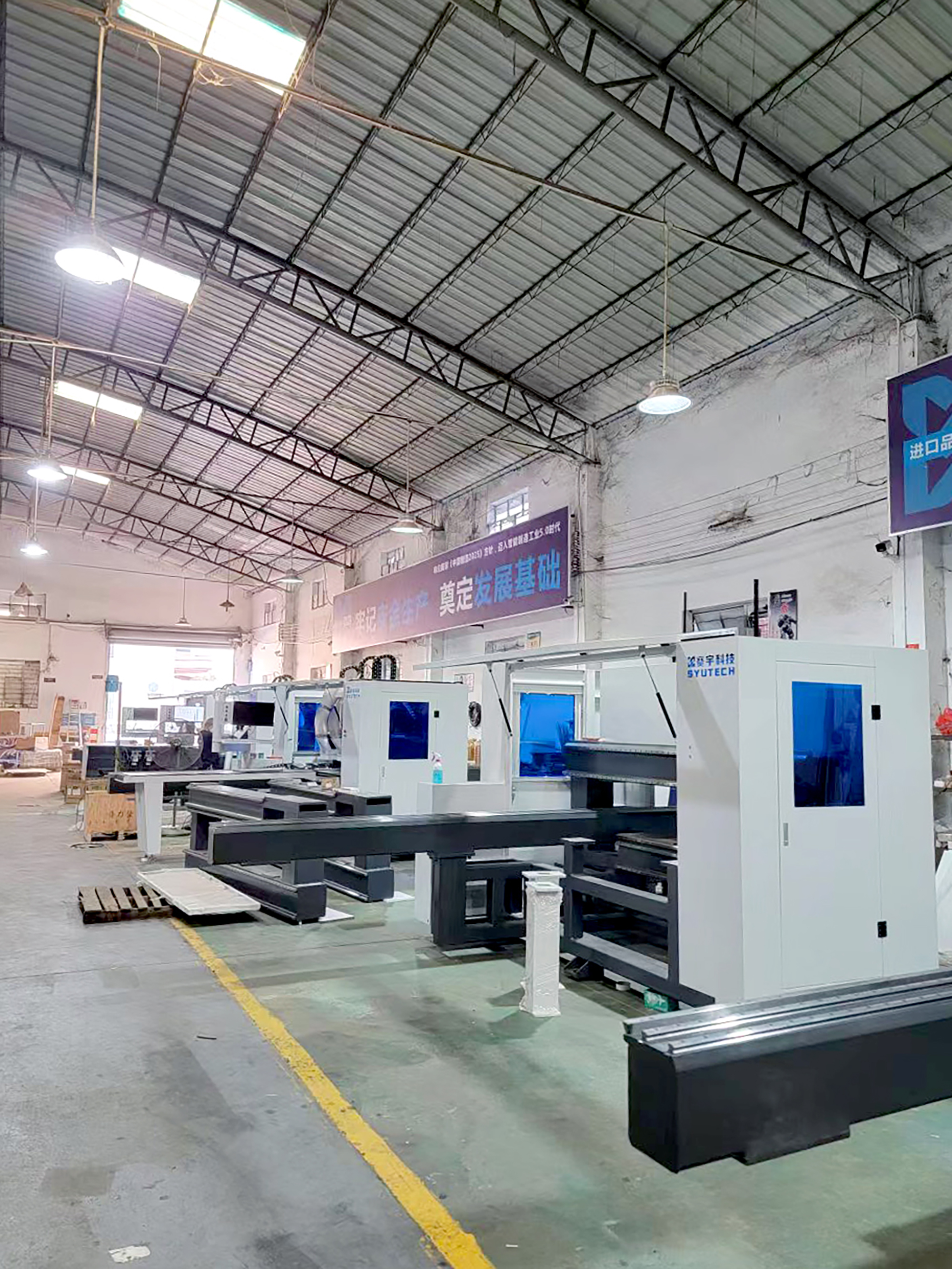

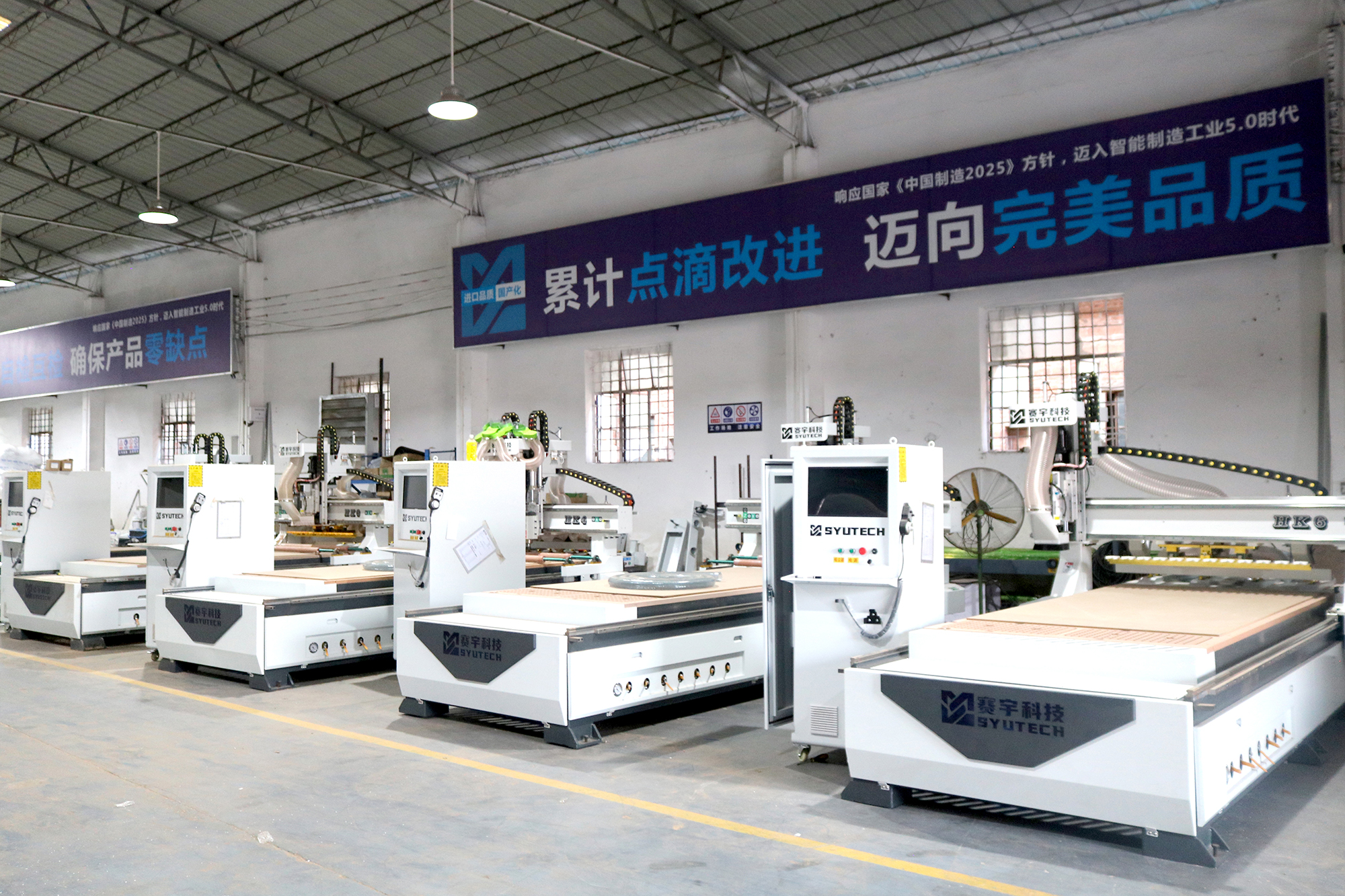

المصنع وورش الإنتاج
الأسئلة الشائعة
كيف أختار التكوين؟
قارن حجم اللوح ونمط الثقوب والأخاديد وعدد مجموعات الحفر والأدوات وحجم الإنتاج.
هل القيم تخص هذا الطراز؟
المواصفات مأخوذة من جدول الصفحة الإنجليزية الرسمية لنفس الطراز فقط.
ما اختبار القبول المناسب؟
شغّل لوحة فعلية ثم افحص الموضع والعمق وجودة الحافة وقراءة البيانات وزمن الدورة.
