Полностью сервоприводный кромкооблицовочный станок HK680
Система для непрерывного производства корпусной мебели с сервоуправлением упора, балки, подачи, прижима, фрезерования, слежения и циклевания.
Запросить конфигурацию и расчётДля интенсивного производства корпусной мебели
Несколько сервосистем управляют ключевыми узлами, уменьшая ручную настройку и повышая повторяемость кромки.
- Для непрерывной серийной обработки со скоростью 18–26 м/мин.
- Панели шкафов, двери, доборные и узкие панели.
- Быстрая переналадка под разные толщины панели.
Основные особенности
Сервопозиционирование
Боковой упор обеспечивает опубликованную точность до ±0,1 мм.
Сервоприжимная балка
Быстро меняет высоту при переходе между толщинами панелей.
Сервоприжим и подача
Снижает отклонение ленты и поддерживает стабильность соединения.
Сервофрезерование и циклевание
Экранная настройка формирует ровные верхнюю и нижнюю кромки.
Двойное сервослежение
Синхронизирует положение инструмента и подачу.
Непрерывное производство
Скорость 18–26 м/мин рассчитана на ежедневные партии.
Ключевые узлы и технологии
Сервоуправляемый боковой упор
Точно регулирует положение упора с опубликованной точностью до ±0,1 мм.
Сервоподъём прижимной балки
Быстро и точно меняет высоту балки под толщину панели.
Предварительное фрезерование
Алмазные двухфрезерные головки и обдув формируют ровный торец.
Нанесение клея и облицовывание
Пневматическая клеевая ванна равномерно наносит клей.
Сервоприжим
Четыре независимых сервоприводных ролика динамически прижимают ленту.
Передняя и задняя торцовка
Независимые двигатели и линейные направляющие быстро обрезают излишек.
Сервочистовое фрезерование
Экранная настройка инструмента формирует ровный радиус.
Двухпозиционное сервослежение
Две сервосистемы синхронизируют инструмент и подачу.

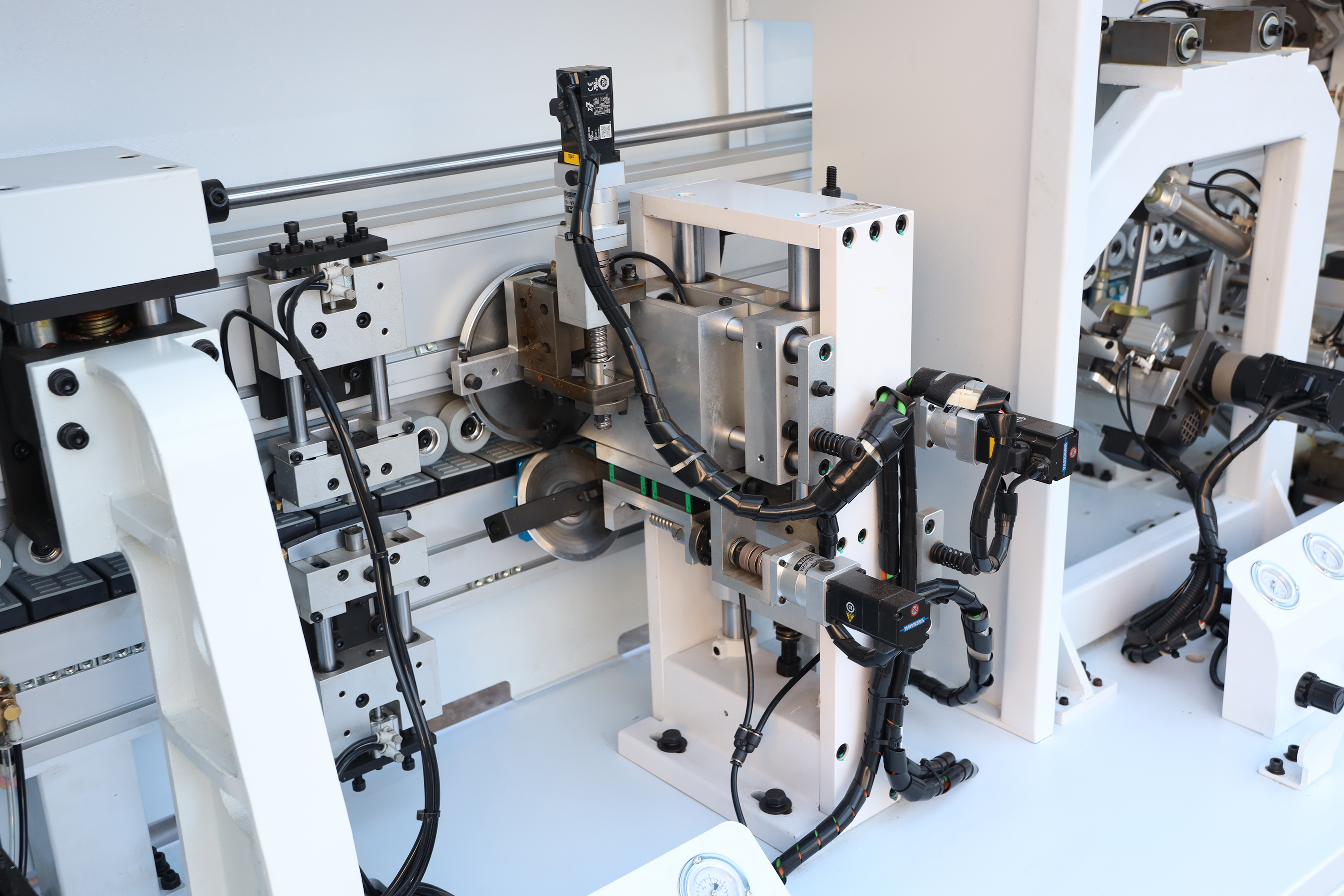

Сервоциклевание кромки
Четыре сервопривода динамически позиционируют инструменты сверху и снизу.

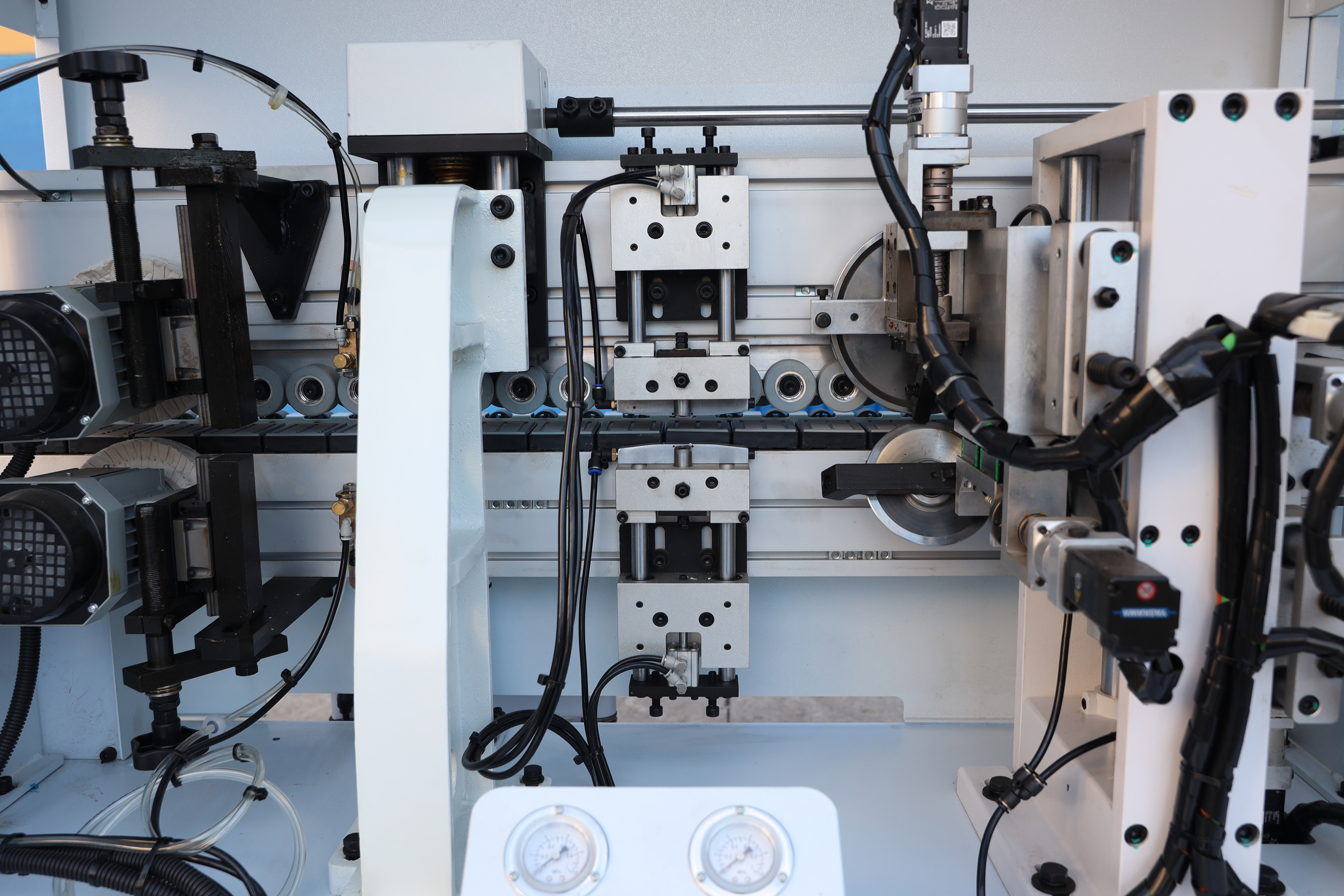

Жёсткое плоское циклевание
Удаляет остатки клея с поверхности стыка.

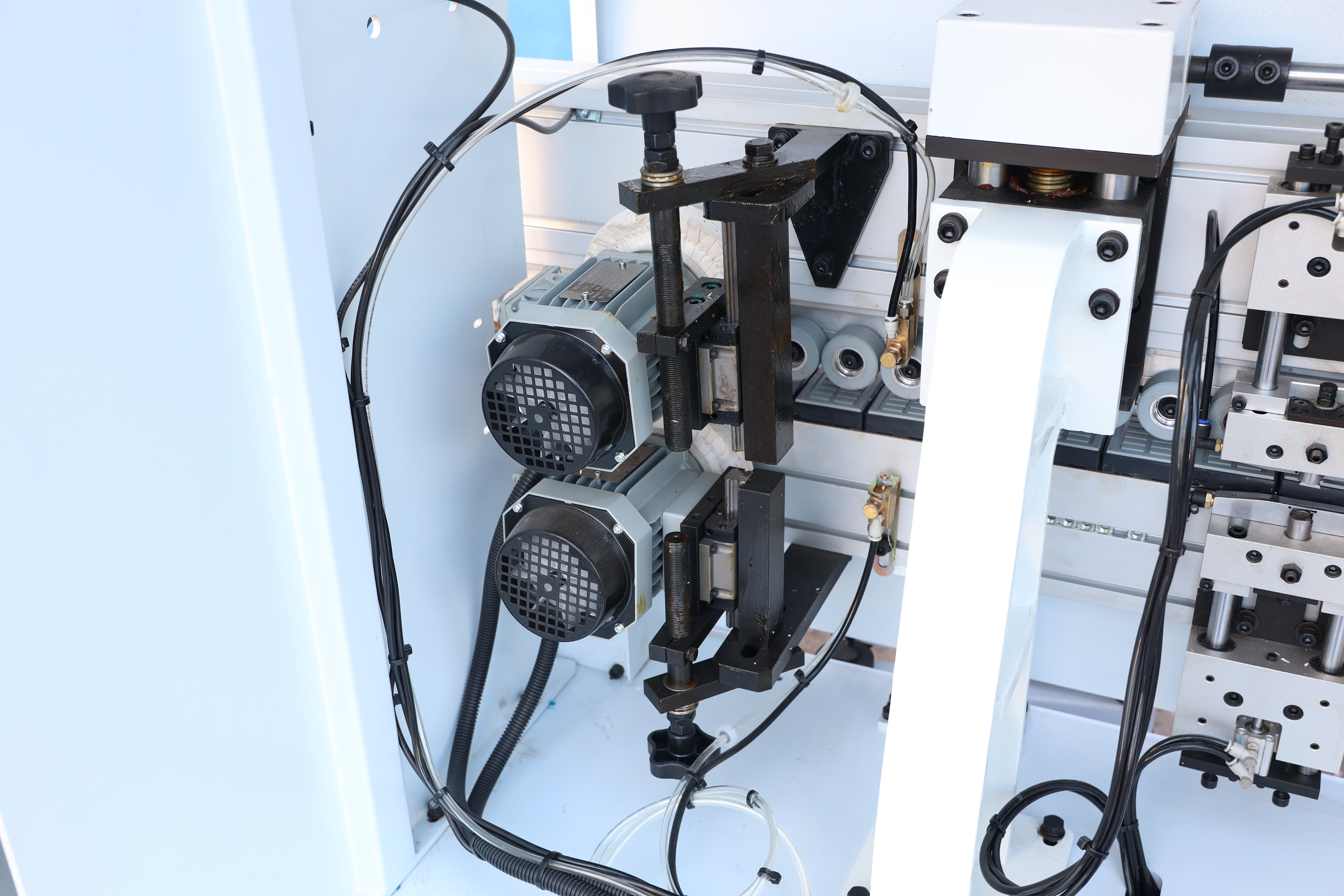

Полировка
Два высокоскоростных круга очищают кромку и завершают отделку.
Области применения
Производство шкафов
Кухонные, нижние шкафы и корпусные панели.
Корпусная мебель
Стабильная серийная облицовка мебельных деталей.
Дверные панели
Двери и декоративные панели.
Доборные и узкие панели
Верхние панели, планки и узкие детали.
Результат кромкооблицовки
Подтверждённые технические характеристики
В таблице сохранено обозначение HK‑S680, опубликованное на действующей английской странице.
| Модель | HK‑S680 |
|---|---|
| Тип | Полностью сервоприводный кромкооблицовочный станок |
| Габариты | 6600 × 745 × 1650 мм |
| Масса | 3 т |
| Толщина панели | 9–60 мм |
| Толщина ленты | 0,4–3 мм |
| Минимальная длина детали | ≥150 мм |
| Минимальная ширина детали | ≥100 мм |
| Скорость подачи | 18–26 м/мин |
| Общая мощность | 20 кВт |
| Двигатель конвейера | 4 кВт |

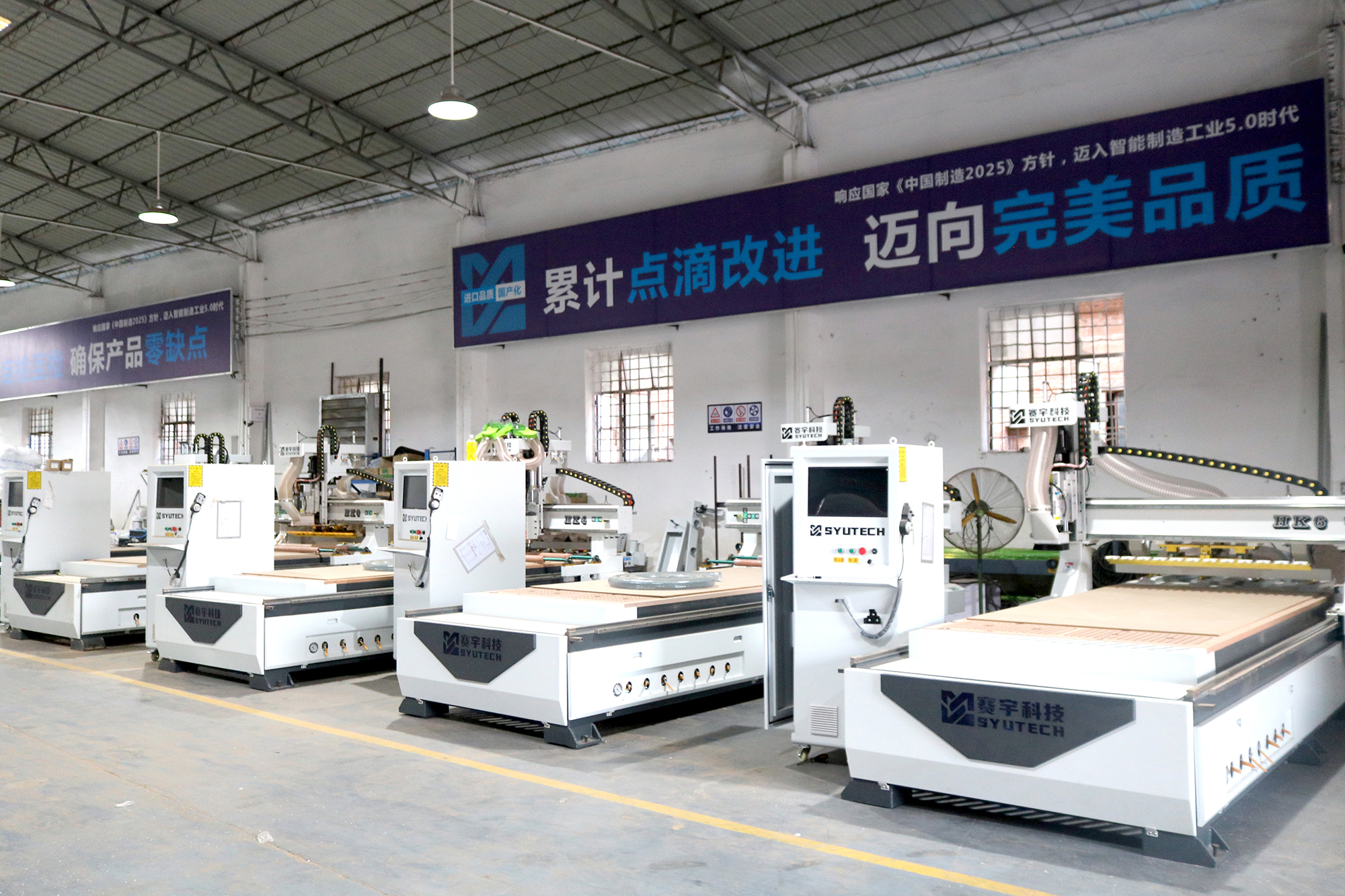

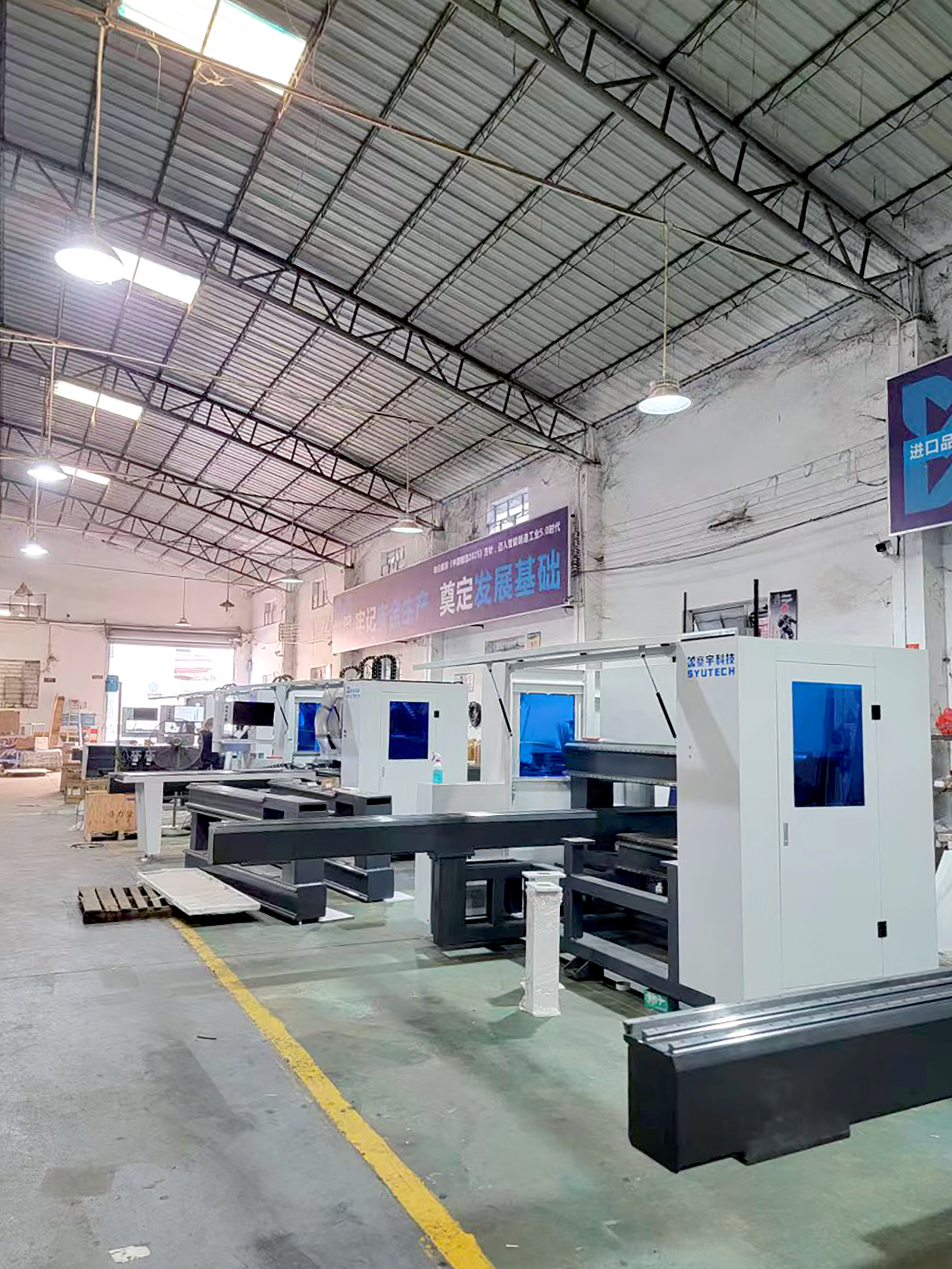

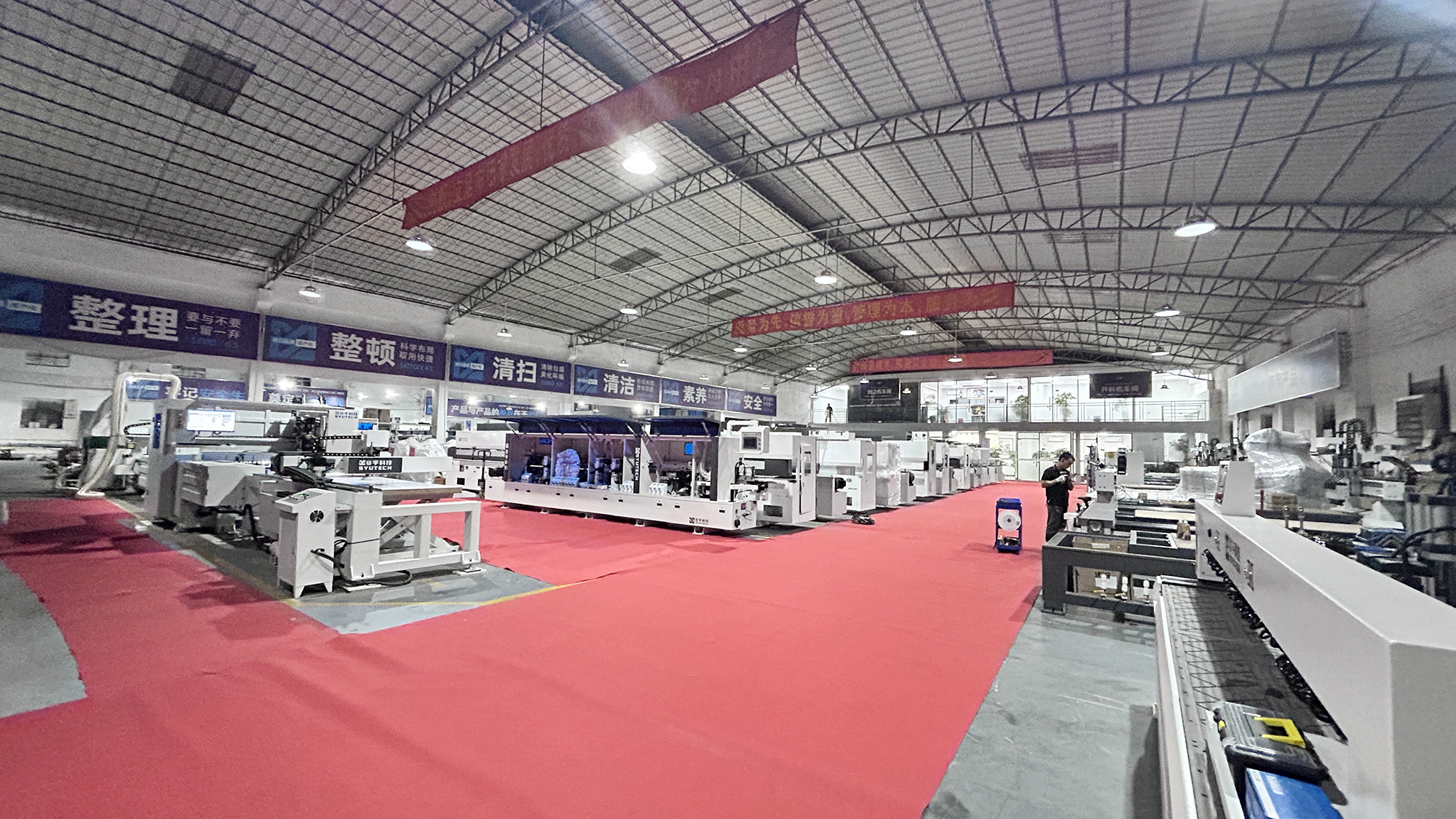

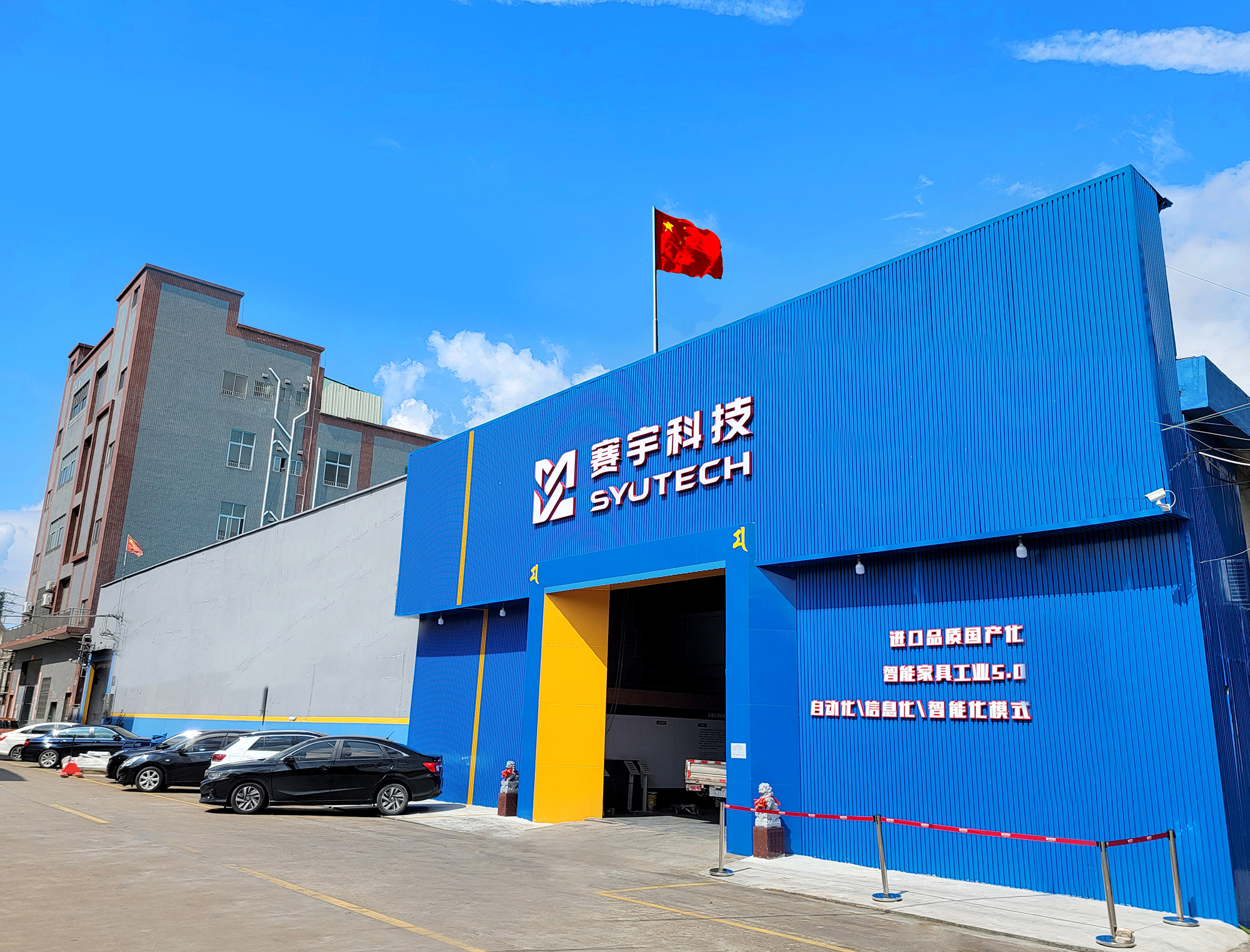

Производственная база
Частые вопросы
Что представляет собой HK680?
Полностью сервоприводный станок для корпусной мебели.
Для каких производств подходит?
Для фабрик корпусной и заказной мебели, дверных панелей и непрерывных линий.
Какова скорость подачи?
18–26 м/мин.
Какой диапазон толщины панели?
9–60 мм.
Какой диапазон толщины ленты?
0,4–3 мм.
Каков минимальный размер детали?
Длина от 150 мм и ширина от 100 мм.
Что делает сервоподъём балки?
Быстро и точно адаптирует высоту к толщине панели.
Зачем нужна сервоподача ленты?
Контролирует скорость и положение, уменьшая растяжение и отклонение.
Что делает двойное сервослежение?
Синхронизирует инструмент и подачу.
Зачем сервоприводы в циклевании?
Динамически позиционируют инструменты для чистой верхней и нижней кромки.
Можно ли обрабатывать узкие панели?
Да, в пределах опубликованного минимального размера.
Каковы срок производства и гарантия?
На английской странице указаны 30 рабочих дней и гарантия один год.
